ホワイトメーター交換方法その２で
今回はそれにホワイトパネルを挿入して行く方法です。
仕上がりはこんな感じになります。
かなりカッコいいですねー
◆透明なカバーと黒いカバーを取り外す
メーターパネルに被せてある２種類のカバーを外し
パネルを固定しているネジを取り外すと
ホワイトパネルの挿入が可能です。
まず最初に次の透明なカバーを外しますが

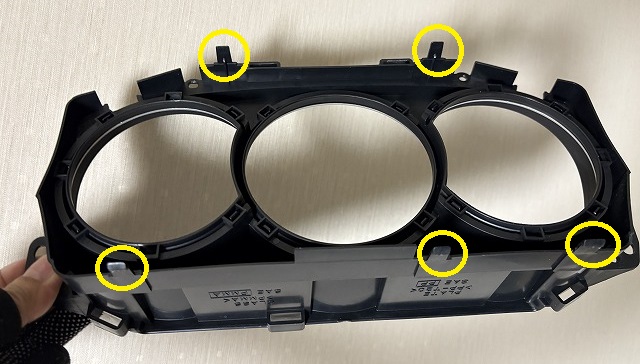

写真のように黄色で〇したツメをハメて固定してあるります。
このツメを下へ押すとロック解除になります。

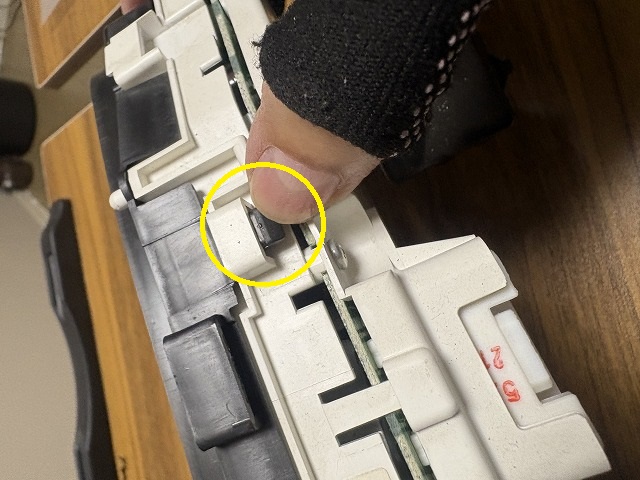

次のような感じで固定してあるので、ツメを指で押し下げて前に押します。

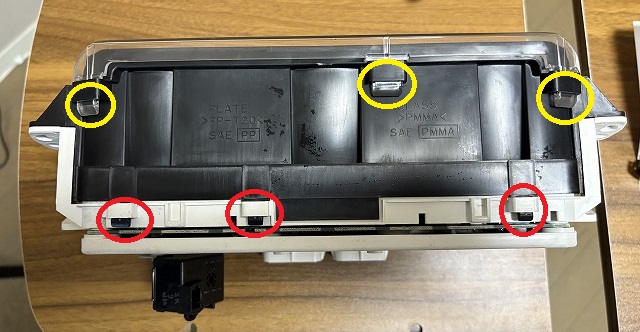

メーター本体の上側のツメの位置です。
黄色の〇の所が透明カバーで赤は黒いカバーです。
最初に透明カバーを外してから黒いカバーを外していきます。

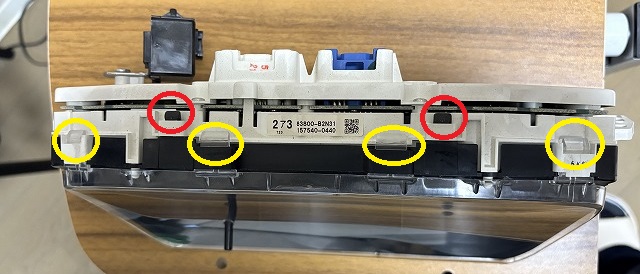

メーター本体の下側のツメの位置です。

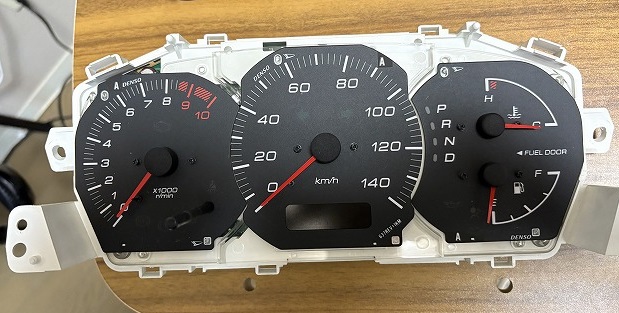

２つのカバーを外すと次のような純正メーターパネルが触れる状態になります。

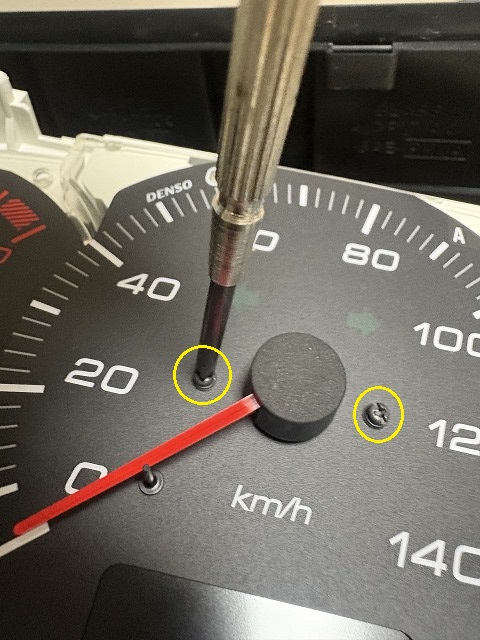

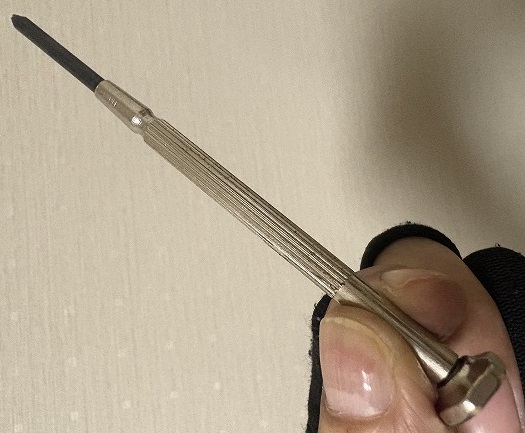

精密ドライバーのプラスでパネルを固定しているネジ８本を外します。
次のような感じでメーターパネルは２個で固定されてます。
◆メーターの針は外しません！
純正のパネルの上にホワイトメーターのパネルを重ねる感じにするので

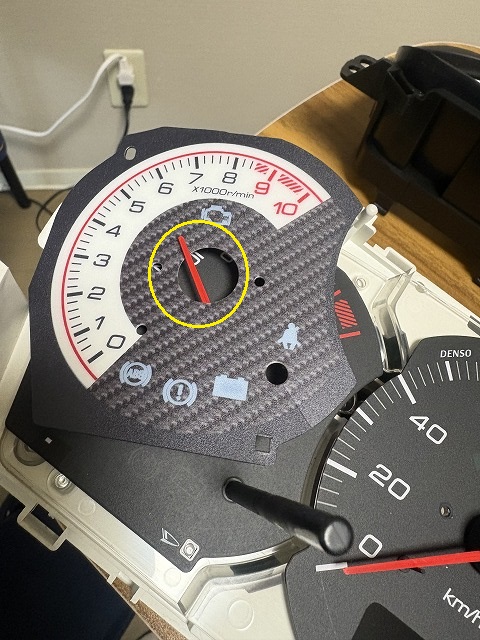

メーターの針の先っちょから中心の穴にハメて
パネルを少し斜めにして針の中心にずらしながら挿入します。
これはタコメーターの写真です。

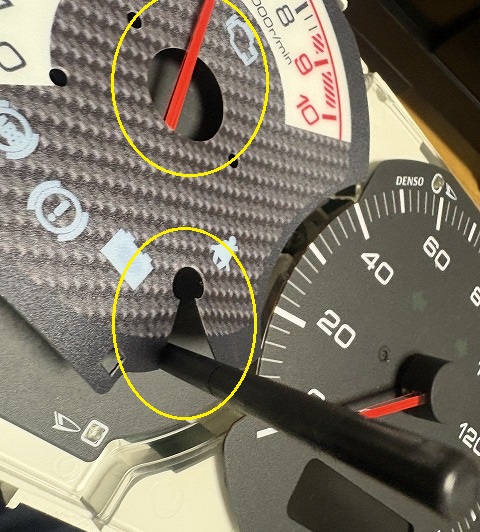

タコメーターの端にトリップメーター切替のスイッチが出てる！
これをカワすための切欠きがあるので写真のようにして通していきます。

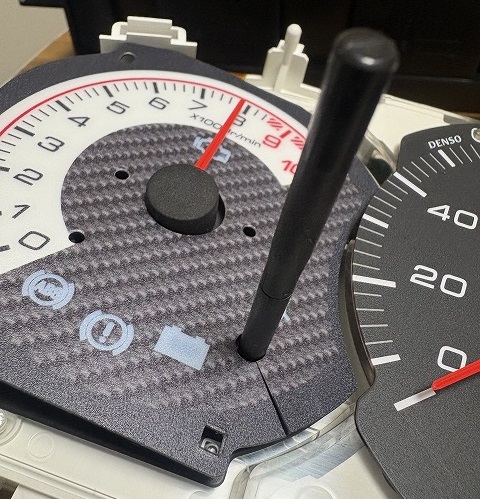

上手くハマると次のようになります。
次はスピードメーターです。これが一番簡単です。

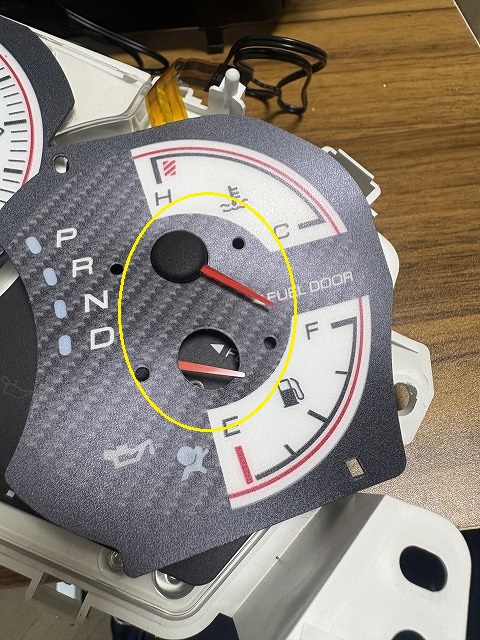

最後に水温と燃料計！これが一番厄介かも！！
２つの針の先を同時に刺して、水温計を先に挿入！

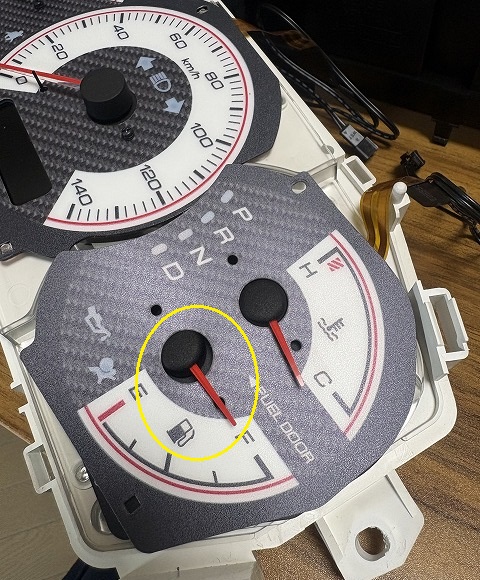

燃料計も次のように入れて挿入完了です。
最後に外したネジ８個でパネルを固定したらほぼ終わりですね

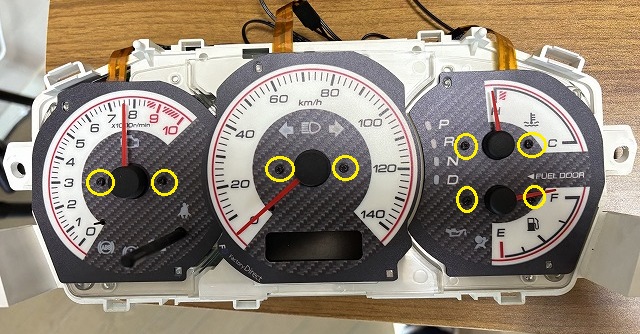

黄色の〇のとこネジの位置です！固定完了です。

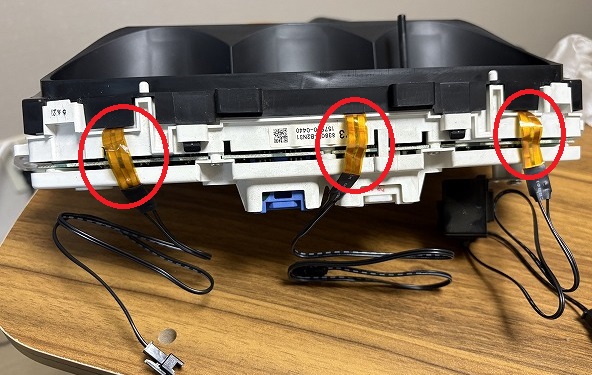

黒いカバーを元に戻します！パネルの配線はカバーで挟む感じになります。

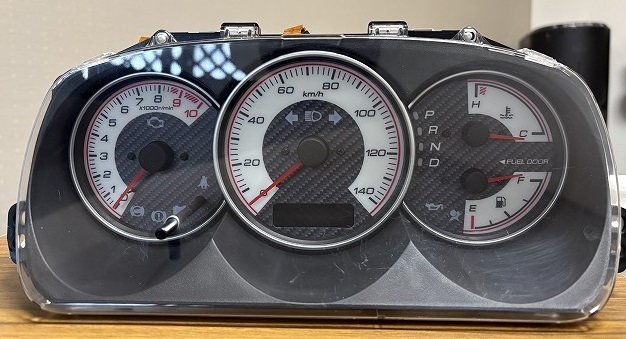

最後に透明なカバーを元に戻した出来上がり写真です。
メーター本体の裏側は配線だらけに！

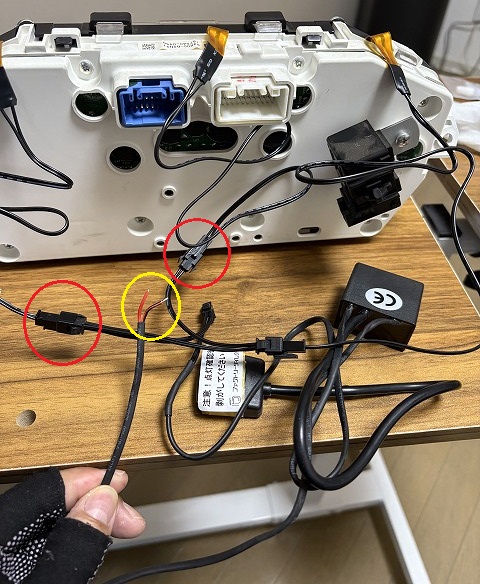

付属のコントローラーの配線コネクターをハメてコペンから電源を取ります。
